A pneumática é um ramo da engenharia que o usa
de ar comprimido para transmitir força e movimento.
Esta tecnologia tem aplicações em diversos setores industriais e é fundamental para o funcionamento de muitos sistemas e equipamentos modernos.
Principais aspectos da pneumática:
- Usa o ar comprimido para transmissão de energia
- Movimentos rápidos e precisos
- É amplamente utilizada em automação industrial
- Apresenta vantagens como limpeza, segurança e baixo custo de manutenção
A pneumática tem suas origens na antiguidade, mas ganhou destaque com a Revolução Industrial. Hoje, é essencial em campos como manufatura, robótica, transporte e até mesmo em aplicações médicas.
Entender os princípios da pneumática é crucial para engenheiros e técnicos que trabalham com sistemas automatizados e equipamentos industriais modernos.
Exemplo de uma montagem comum em pneumática:
Os sistema pneumáticos tem diversas aplicações em linhas de montagem como
Alguns exemplos incluem:
- Automotiva: pintura e posicionamento de peças
- Alimentos e bebidas: embalagem e engarrafamento.
- Indústria farmacêutica: produção e embalagem de medicamentos.
- Indústria aeroespacial: fabricação e testes de aeronaves.
- Indústria eletrônica: linhas de montagem de dispositivos eletrônicos.
Estes são apenas alguns exemplos, pois a pneumática é amplamente utilizada em praticamente todos os setores industriais devido à sua eficiência e versatilidade.
Vantagens dos Sistemas Pneumáticos na Indústria
- Custo-benefício: Instalação e manutenção relativamente baratas em comparação com sistemas hidráulicos ou elétricos.
- Segurança: Menor risco de incêndio ou explosão em comparação com sistemas hidráulicos ou elétricos.
- Limpeza: O ar comprimido não contamina o ambiente em caso de vazamentos, tornando-o ideal para indústrias que exigem ambientes limpos, como alimentos e farmacêutica.
- Velocidade: Os atuadores pneumáticos podem operar em velocidades muito altas, adequadas para operações rápidas e repetitivas.
- Simplicidade: Os componentes pneumáticos são geralmente simples de instalar, operar e manter.
- Confiabilidade: Os sistemas pneumáticos são robustos e podem operar em condições adversas, como ambientes com altas temperaturas ou poeira.
- Flexibilidade: Fácil adaptação e modificação dos sistemas para atender a diferentes necessidades de produção.
Um exemplo simples, furadeiras pneumáticas vs elétricas:
As pneumáticas são bem mais caras e seu custo operacional compensa mais em larga escala, mas ao mesmo tempo são mais leves, não superaquecem, tem mais durabilidade,
Desvantagens dos Sistemas Pneumáticos na Indústria
- Eficiência energética: Sistemas pneumáticos podem ser menos eficientes energeticamente em comparação com sistemas elétricos ou hidráulicos.
- Limitação de força: Geralmente não são adequados para aplicações que exigem forças muito elevadas.
- Ruído: O escape de ar comprimido pode gerar bastante ruído.
- Sensibilidade à temperatura: O desempenho pode ser afetado por variações extremas de temperatura.
- Custo de ar comprimido: A produção e manutenção de ar comprimido podem ser caras em longo prazo.
- Precisão limitada: Em algumas aplicações, podem oferecer menor precisão de controle em comparação com sistemas elétricos.
Vamos agora abordar os itens que compõem os sistemas pneumáticos:
- Compressores
- Atuadores
- Válvulas
- Unidade de tratamento de ar comprimido - Lubrifil
Compressores
- Armazena ar em alta pressão
- Alimenta o sistema pneumático
Existem diversos tipos de compressores como podem ver no vídeo.
Eles podem ser classificados em duas categorias principais, baseadas no seu princípio de funcionamento:
Dinâmicos
O ar é acelerado a altas velocidades gerando pressão.
Vantagens
- Alto volume de vazão
- Não necessita de armazenamento (tanque)
- Compactos
- Menos ruído e vibrações
- Manutenções menos frequentes (menos peças)
Desvantagens
- Menores pressões
- Equipamento mais caro

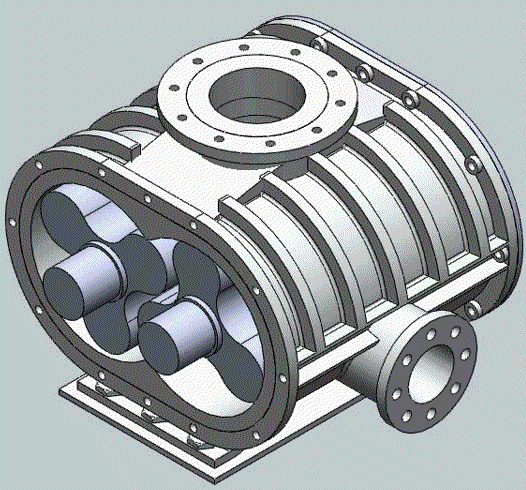

Deslocamento Positivo
Comprime o ar para dentro de uma câmara, para atingir a pressão de ar desejada.
Vantagens
- Alcança altas pressões
- Melhor ajuste da pressão
- Pode trabalhar com diversos tipos de gases
- Equipamento mais barato
Desvantagens
- Menor vazão
- Mais ruído e vibrações
- Necessita de armazenamento (tanque)
- Ocupam mais espaço
- Manutenções mais frequentes (mais peças)
O mais comum e barato é o de pistão de estágio único.
É o que será usado aqui na disciplina para alimentar o sistema pneumático da bancada:
Atuadores
Convertem a energia do ar comprimido em movimento mecânico.
Realizam ações físicas como empurrar, puxar, levantar ou rotacionar.
Principais tipos de atuadores pneumáticos (corrigido):
- Cilindros pneumáticos: Produzem movimento linear
- Motores pneumáticos: Geram movimento rotativo
Válvulas
As válvulas pneumáticas são componentes que controlam
fluxo, pressão e direção do ar comprimido no sistema pneumático. Elas não são atuadores, mas sim elementos essenciais para controlar os atuadores e outros dispositivos pneumáticos.
- Fluxo de ar: permitem, bloqueiam, reduzem a velocidade
- Direção do fluxo de ar: redirecionar o ar
- Regulam pressão
No início de um sistema pneumático há uma válvula importante chamada de
Essas válvulas podem ter acionamento:
- Manual - botões, alavancas
- Mecânico - Roletes, gatilhos
- Pneumático - válvula pilotada
- Solenóide/magnético - sensor de proximidade
Alguns tipos de válvulas são:
- Direcionais - Direcionam o fluxo de ar por um conjunto de furos ex: 3/2 vias, 5/2 vias
- Controle de Fluxo - regulam a quantidade de ar, controlando a velocidade
- Controle de pressão - Controlam a pressão do ar, liberam excesso de pressão
- Lógicas - E e OU
- Bloqueio - Prendem o ar ou bloqueiam o fluxo numa parte do circuito
- Retenção - Permitem o fluxo de ar em apenas uma direção, impedindo o retorno do ar
- Temporizadora - atrasam o acionamento
Unidade de tratamento de ar comprimido - Lubrifil
É um dispositivo de preparação de ar comprimido.
Garante que o ar esteja em condições adequadas para operar os dispositivos pneumáticos.
As funções do Lubrifil são:
- Filtra o ar (impurezas e umidade)
- Regula a pressão (mantém estável e ajustada)
- Lubrifica o ar (adiciona óleo para proteger componentes)
Como Vimos os sistemas são formados por esses 4 itens: Lubrifil, compressor, válvulas e atuadores.
Há 2 modos que pode ocorrer o acionamento:
Controle Direto
O ar que passa pelas válvulas é o mesmo que faz o acionamento dos atuadores.
Usado nos casos onde:
- Circuitos pequenos e mais simples
- Não há necessidade de força no acionamento dos atuadores
Controle Indireto
O acionamento do atuador é feito por outra tomada de pressão, normalmente maior.
Ele costuma ser usado no caso de:
- Atuadores que requerem pressões e velocidades maiores
- Evitar a perda que carga que já teve passando pelas outras válvulas
FluidSIM
É um software da FESTO de simulação de sistemas pneumáticos, hidráulicos e eletropneumáticos.
O software é pago, mas vou incluir aqui o link da versão DEMO.
Ele possui menos funcionaleidades e é só permite o uso por 30min, depois é necessário fechar e reinicializar o programa. Mas para resolver alguns exemplos será o bastante.
